【誰でもできる!】スイフトスポーツへのブースト計取り付け方法解説。

当ブログではアフィリエイト広告を利用しています。

いきなりですがZC33S乗りの皆さんならブースト計は絶対つけたくなりますよね?

やっぱりターボ車なのでどれくらい過給されているんだろう?というのは気になります。

一応純正のブースト系がディスプレイに表示できるのですが、これは正圧領域のみでの表示なので、負圧領域がわかりません。

よって結構踏み込まなくては過給されている感が出ません。

これではアガりません・・

やはりアナログメーターでアクセルに合わせてヒュンヒュン動くブースト計が必要なんです!

というわけでdefi racer gaugeシリーズのブースト計を購入しました!

カラーは純正メーターに合わせてホワイトにしました。

例によってDIYで取り付けたのでご紹介したいと思います!
皆様のご参考になれば幸いです。







作業解説

1. 配線

まずは電気的に配線していきます。

配線方法は下記取説に書いています。

電源は全てナビ裏のハーネスから取りました。

純正配線に傷を付けたくなかったからです。

f:id:hirumanian:20200925140007j:plain

配線はこの内張の中でギボシ接続し、まとめます。

f:id:hirumanian:20200926213905j:plain



f:id:hirumanian:20200926213706j:plain



2. メーターをダッシュボードに取り付ける

両面テープで付けます。

場所は定番のこの位置にしました。

※写真は取り付けたあとのものです。



f:id:hirumanian:20200926212321j:plain



3. センサーを取り付け

ボンネットを開けて、下記写真に示した部分のホースをカットし、付属のT型ジョイントを割り込ませ、ホースバンドで固定します。

ホースバンドはモノタロウで購入しました。

www.monotaro.com

f:id:hirumanian:20200926212640j:plain

このホースバンドのサイズはピッタリのはずですが摩擦で入らなかったため、洗剤(界面活性剤)でヌルヌルにして入れました。

センサーはこの位置にボルトで締めます。

ボルトはM10です。

私はホームセンターで仕入れました。

f:id:hirumanian:20200926212813j:plain



 配線はタイラップでまとめておきます。

f:id:hirumanian:20200926212925j:plain


タイラップはやり直しができるタイプが安心です。

 4. センサー配線を車内のメーターに繋ぐ

さて、問題はここです!

90年代の車と違い、最近の車は気密性が高く、サービスホールが少ないです。

いくつか方法はあるようですが私が選択したのはリアウォッシャー用のウォーターラインのための穴です。

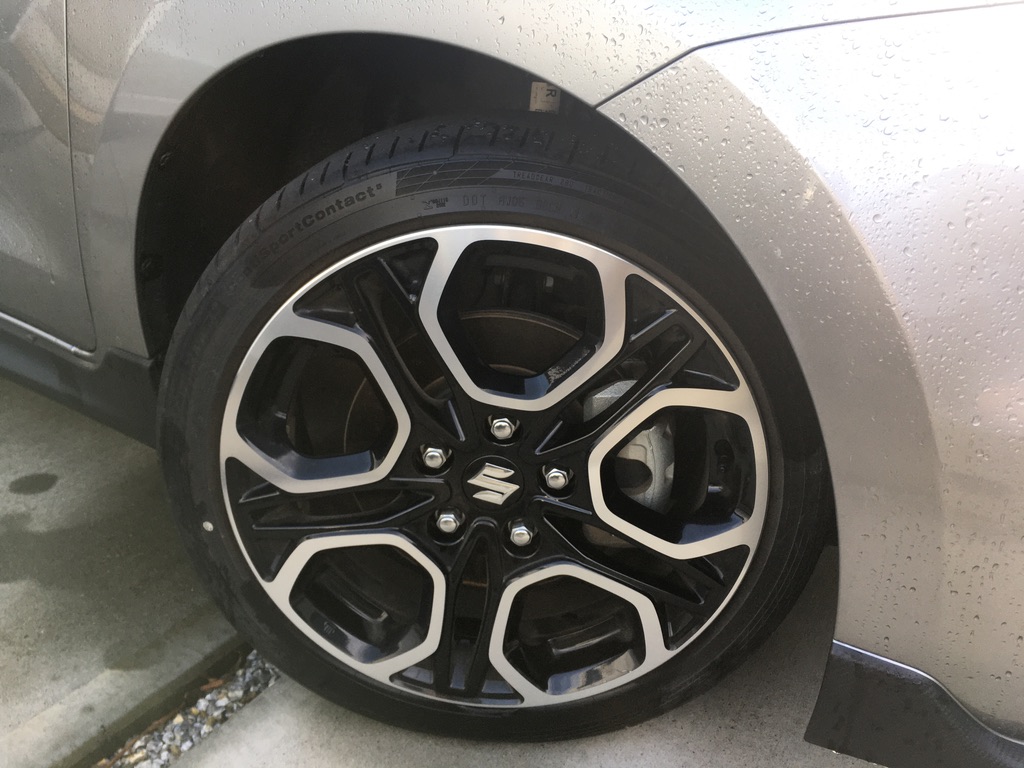

まずはステアリングを左に限界まで切り、インナーフェンダーをめくります。

f:id:hirumanian:20200926213011j:plain

インナーフェンダーはクリップ運転席側から前方に向かって6個取ればOKです。



f:id:hirumanian:20200926213026j:plain

取り外しにはクリップ外しを使います。

f:id:hirumanian:20200926213042j:plain



こんな感じでめくれば患部にアクセスできます。


f:id:hirumanian:20200926213210j:plain

ボンネットから配線通しを使い、フェンダー内にセンサーの配線を導きます。

f:id:hirumanian:20200926213112j:plain

グロメットを外して横から割り込ませます。

f:id:hirumanian:20200926213310j:plain

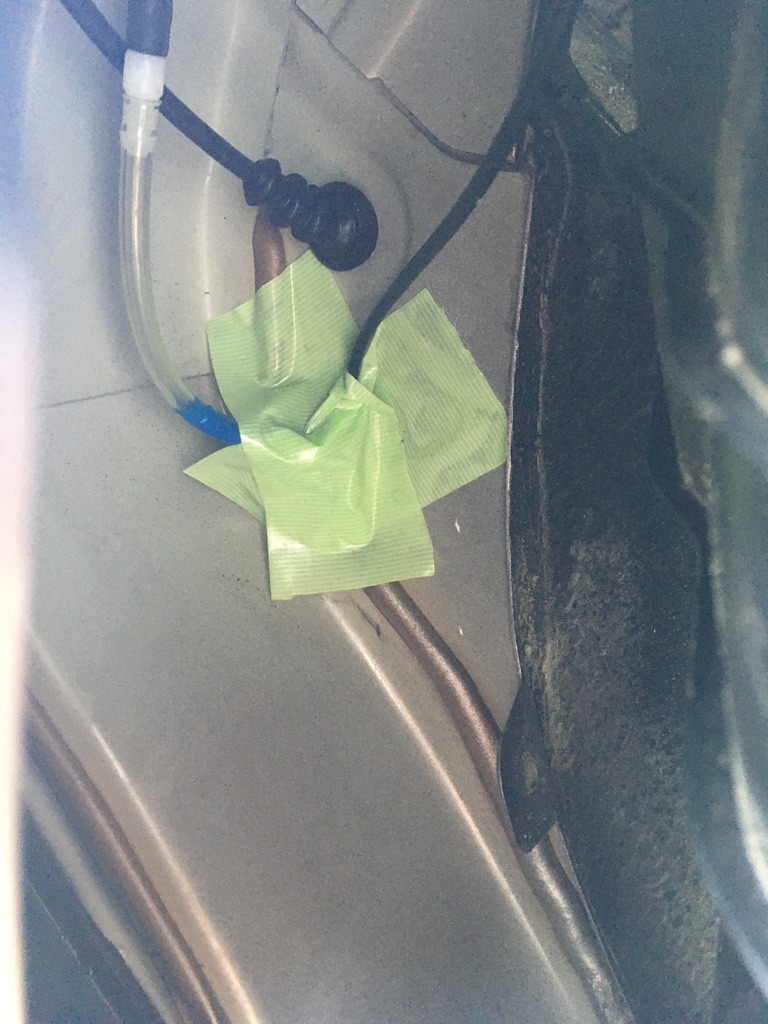

ここでコーキングをしたかったのですが、持っていなかったのでとりあえず養生テープで止めておきました。

f:id:hirumanian:20200926213324j:plain

ここはインナーフェンダーで保護されていますので、冠水した道路を走りでもしない限り、雨水がかぶることはないはずです。

出てきた配線はアクセルペダル上のこの場所で受け取ります。

f:id:hirumanian:20200926213542j:plain

f:id:hirumanian:20200926213620j:plain

配線はウェザーストリップを剥がして下に忍ばせ、美しく取り回します。



f:id:hirumanian:20200926213941j:plain



感想



f:id:hirumanian:20200926223006j:plain

やはりアクセルの動きに合わせてヒュンヒュン動くので見ていてアガります!

男の子なら絶対好きなやつです 笑

また運転中だけでなくオープニングやエンディングの演出もかっこいいですし、あるだけでいい気持ちになれるアイテムです。

価格も1万ちょいで取り付けを自分でやれば工賃はタダですし、費用対効果は大きいアイテムと言えるのではないでしょうか?

一応動画にもしてみましたので、ご参考になればと思います!
